Interruptor en miniatura DAB5-63 MCB 4.5kA

Introducción
El interruptor en miniatura DAB5-63 4.5KA fue realizado por los ingenieros de la empresa Dada, y cumplen con los estándares GB10963 y IEC60898. Los interruptores tienen gran estabilidad, protección contra cortocircuitos, protección contra sobrecarga, responde en poco tiempo, y alta potencia de corte. Todo ello en un diseño en miniatura.

Los interruptores están diseñados para proteger de sobrecarga a contactores, relés, y otros equipos eléctricos.

Principales funciones: protección contra cortocircuitos, protección contra sobrecarga, y aislación eléctrica.

Modelo

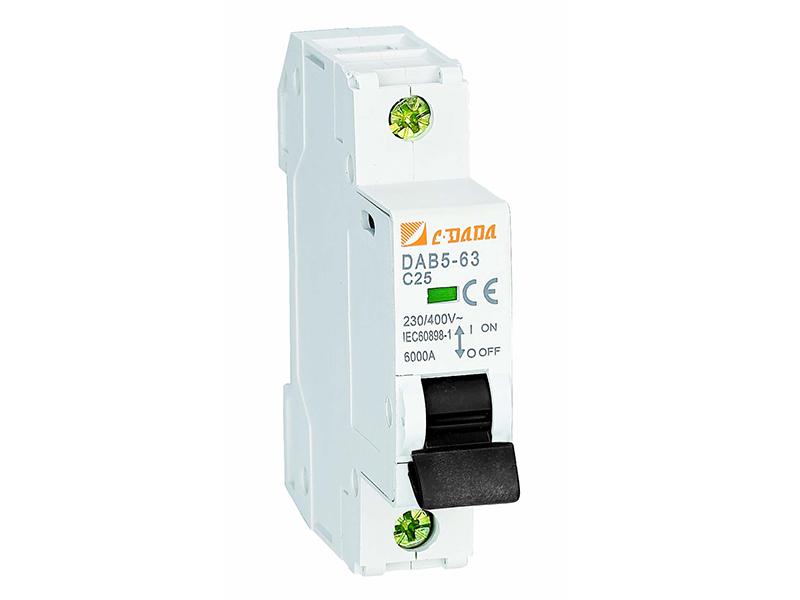

Interruptor en miniatura DAB5-63 4.5KA 1P
Interruptor en miniatura DAB5-63 4.5KA 1P
Número de polos 1P
Frecuencia nominal 50-60HZ
Voltaje nominal 230/400V
Corriente nominal 2,4,6,10,16,20,25,32,40,50,63A
Tensión de aislamiento nominal 500V
Resistencia a impulso 4KV
Resistencia instantánea DAB5-63N B/C/D
DAB5-63H B/C/D
Capacidad de corte DAB5-63N 4.5KA(2-40A),3.5KA()50-63A
DAB5-63H 6KA(2-40A),4.5KA()50-63A
Tipo Termomagnético
Tamaño (A*A*L) 17.5*80.2*76.5mm
Formulario de consultas

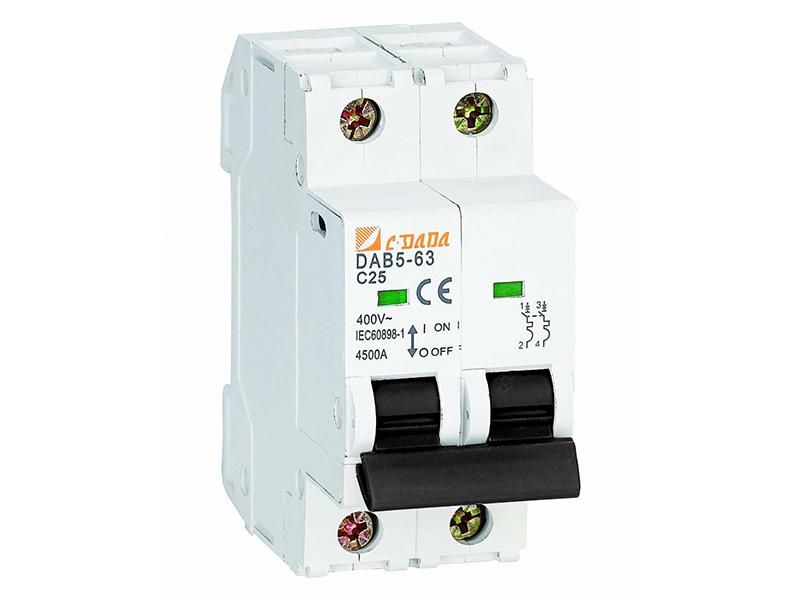

Interruptor en miniatura DAB5-63 4.5KA 2P
Interruptor en miniatura DAB5-63 4.5KA 2P
Número de polos 2P
Frecuencia nominal 50-60HZ
Voltaje nominal 400V
Corriente nominal 2,4,6,10,16,20,25,32,40,50,63A
Tensión de aislamiento nominal 500V
Resistencia a impulso 4KV
Resistencia instantánea DAB5-63N B/C/D
DAB5-63H B/C/D
Capacidad de corte DAB5-63N 4.5KA(2-40A),3.5KA()50-63A
DAB5-63H 6KA(2-40A),4.5KA()50-63A
Tipo Termomagnético
Tamaño (A*A*L) 35*80.2*76.5mm
Formulario de consultas

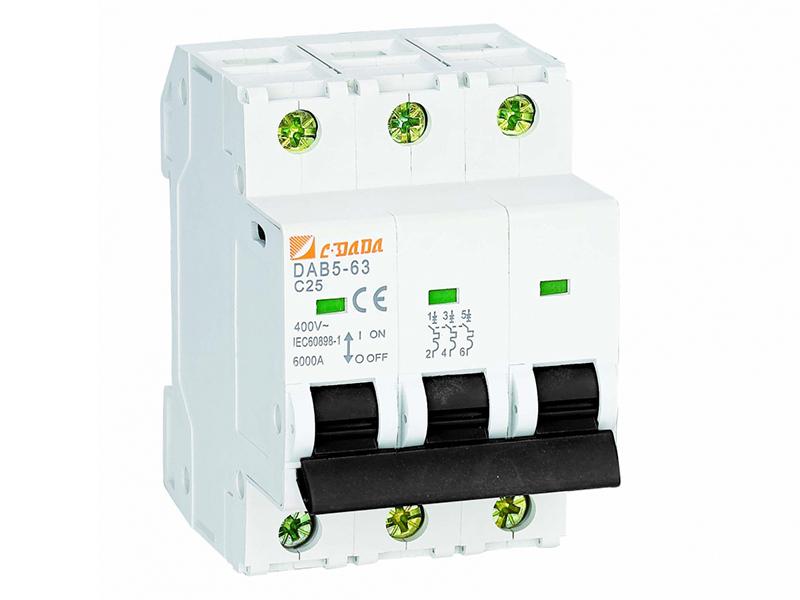

Interruptor en miniatura DAB5-63 4.5KA 3P
Interruptor en miniatura DAB5-63 4.5KA 3P
Número de polos 3P
Frecuencia nominal 50-60HZ
Voltaje nominal 400V
Corriente nominal 2,4,6,10,16,20,25,32,40,50,63A
Tensión de aislamiento nominal 500V
Resistencia a impulso 4KV
Resistencia instantánea DAB5-63N B/C/D
DAB5-63H B/C/D
Capacidad de corte DAB5-63N 4.5KA(2-40A),3.5KA()50-63A
DAB5-63H 6KA(2-40A),4.5KA()50-63A
Tipo Termomagnético
Tamaño (A*A*L) 52.5*80.2*76.5mm
Formulario de consultas

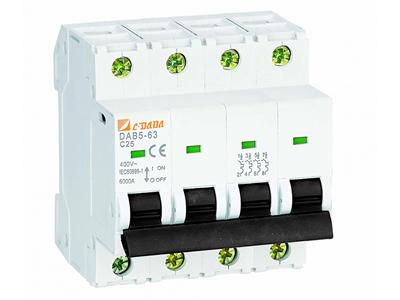

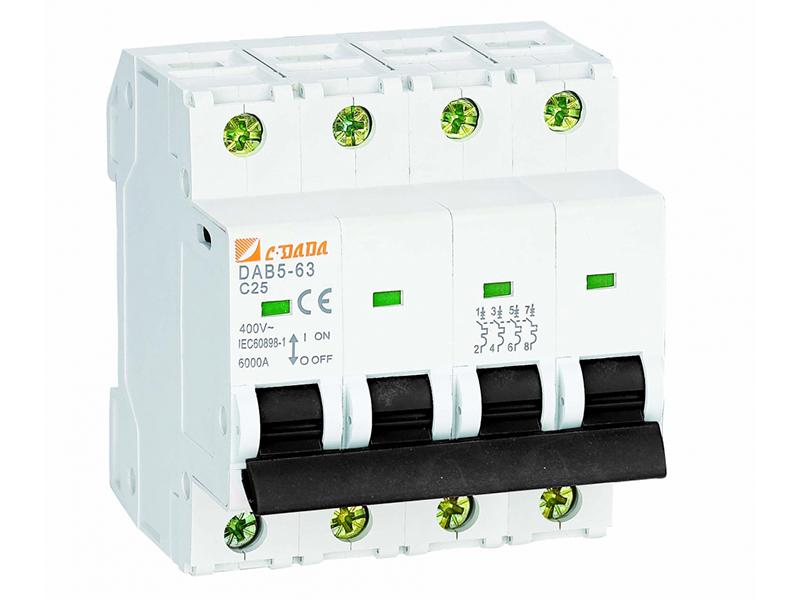

Interruptor en miniatura DAB5-63 4.5KA 4P
Interruptor en miniatura DAB5-63 4.5KA 4P
Número de polos 4P
Frecuencia nominal 50-60HZ
Voltaje nominal 400V
Corriente nominal 2,4,6,10,16,20,25,32,40,50,63A
Tensión de aislamiento nominal 500V
Resistencia a impulso 4KV
Resistencia instantánea DAB5-63N B/C/D
DAB5-63H B/C/D
Capacidad de corte DAB5-63N 4.5KA(2-40A),3.5KA()50-63A
DAB5-63H 6KA(2-40A),4.5KA()50-63A
DAB5-63H 6KA(2-40A),4.5KA()50-63A
Tipo Termomagnético
Tamaño (A*A*L) 70 *80.2*76.5mm
Formulario de consultas

Especificaciones técnicas de interruptor en miniatura DAB5-63 4.5KA
Estándar de conformidad: IEC60898, GB10963
Resistencia: no menor a 8.000 veces
Resistencia mecánica: no menor a 10.000 veces
Método de instalación: Estándar IEC 35mm
Tipo de terminal: cable 1-25mm2, grosor barra 0.8-2mm
Grado de protección: IP20
Cable eléctrico: 1~35mm2
Ignífugo: grado 2
Altura: ≤2000
Humedad relativa: +20℃, ≤90%；+40℃, ≤50%
Ambiente de instalación: evitar vibraciones e impacto
Grado de instalación: grado II
Perfil de guía: perfil de guía DIN35

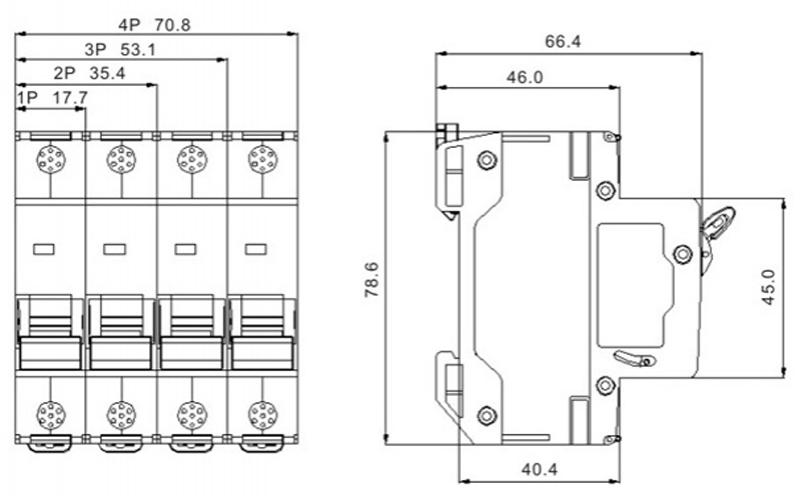

Instalación
Instalación

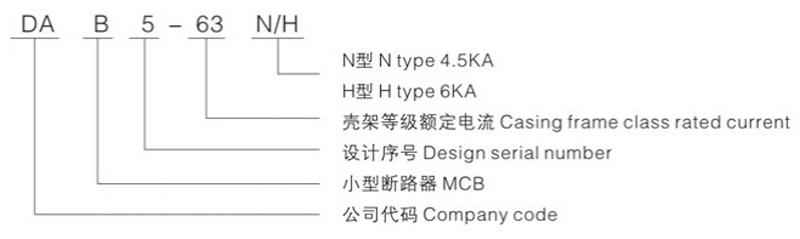

Modelo y uso
Modelo y uso

Nombres relacionados
Interruptor en miniatura MCB, fabricante de interruptores, proveedor de interruptor
