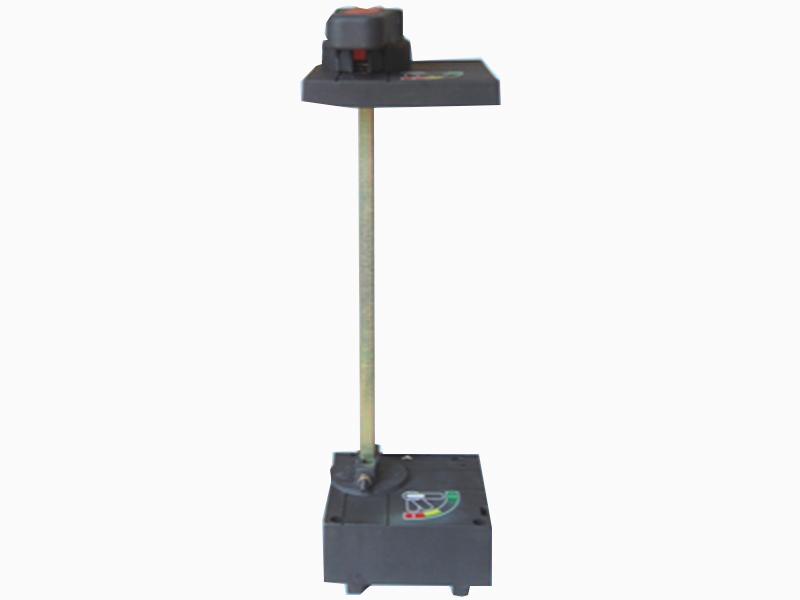

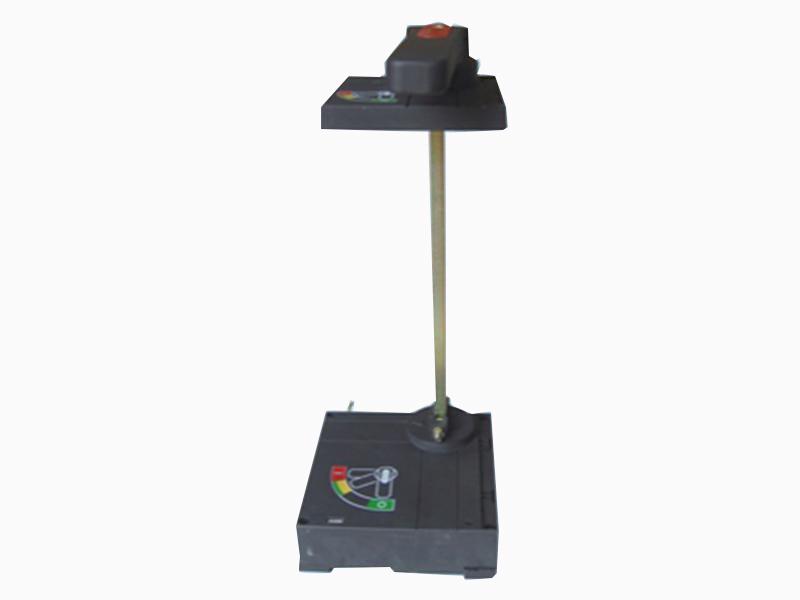

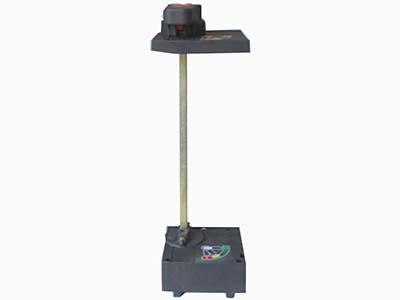

Mecanismo de control de botón giratorio
Introducción
1. El mecanismo de control de botón giratorio puede utilizarse de la siguiente manera:
(1) Se controla el cierre y la apertura del interruptor por medio de un botón giratorio ubicado en el dispositivo.
(2) Se controla el cierre y la apertura del interruptor mediante un botón giratorio ubicado afuera del gabinete.
(3) Interbloqueo con el mecanismo de control de botón giratorio y la puerta del gabinete. Previene la apertura de la puerta del gabinete, cuando el interruptor se halle en posición de cierre.
2. El usuario puede iniciar el dispositivo mediante la posición de apertura para prevenir el cierre del interruptor. (puede colgarse con la ayuda de tres 3 candados con un diámetro de 6mm).
3. El interruptor se usa con una llave simple y cierre.
4. Dos interruptores ensamblan dos cierres y una llave.
5. Tres interruptores ensamblan tres cierres y dos llaves.
| Corriente nominal /marco Inm | Selección del modelo del mecanismo de control de botón giratorio | |||||||||
| En MCCB | Compartimento (selección: botón + Mecanismo) | |||||||||
| Botón | Mecanismo | |||||||||
| CS2 | CS2/L | Tipo A (Redondo) | Tipo B (Cuadrado) | CS1(central) | CS1(excéntrico) | |||||
| Con interbloqueo | A-1 Botón corto | A-2 botón largo | F-1 Botón corto | F-2 botón largo | CSI/L con interbloqueo | CSI/L con interbloqueo | ||||
| 63/63L | - | - | A-1 | - | F-1 | - | - | - | CSS-63 | CSS/L-63 |
| 125/125L | - | - | A-1 | - | F-1 | - | - | - | CSS-100 | CSS/L-100 |
| 160/160L | - | - | A-1 | - | F-1 | - | - | - | CSS-160 | CSS/L-160 |
| 250/250L | CS2-250 | CS2/L-250 | A-1 | - | F-1 | - | CS1-250 | CS1/L-250 | CSS-250 | CSS/L-250 |
| 630(400) 630L(400L) | CS2-400 | CS2/L-400 | A-1 | - | F-1 | - | CS1-400 | CS1/L-400 | CSSS-400 | CSS/L-400 |
| 800 | CS2-800 | CS2/L-800 | - | A-2 | - | F-2 | CS1-800 | CS1/L-800 | CSS-800 | CSS/L-800 |
| 1600(1250) | CS2-1600 | CS2/L-1600 | - | A-2 | - | F-2 | CS1-1600 | CS1/L-1600 | CSS-1600 | CSS/L-1600 |
| Tamaño marco /corriente nominal | Selección del modelo del mecanismo de control de botón giratorio | |||
| Botón(circular largo) | Mecanismo de funcionamiento CSS(excéntricamente) | |||
| Tipo A (Circular corto) | Tipo B (botón corto cuadrado) | CSS/L con interbloqueo | ||
| 63/63L | A-1 | F1-1 | CSS-63 | CSS/L-63 |
