Interruptor en miniatura DAB6-100 MCB 6-10kA

Introducción
El interruptor en miniatura DAB6-100MCB 6-10kA fabricado por la empresa Dada, sigue los estándares GB 10963 y IEC60898. Los interruptores tienen gran estabilidad, protección contra cortocircuitos, protección contra sobrecarga, responde en poco tiempo, y tienen alta potencia de corte. Todo ello en un diseño en miniatura.

Los interruptores están diseñados para proteger de sobrecarga a contactores, relés, y otros equipos eléctricos.

Principales funciones: protección contra cortocircuitos, protección contra sobrecarga, y aislación eléctrica.

Modelo

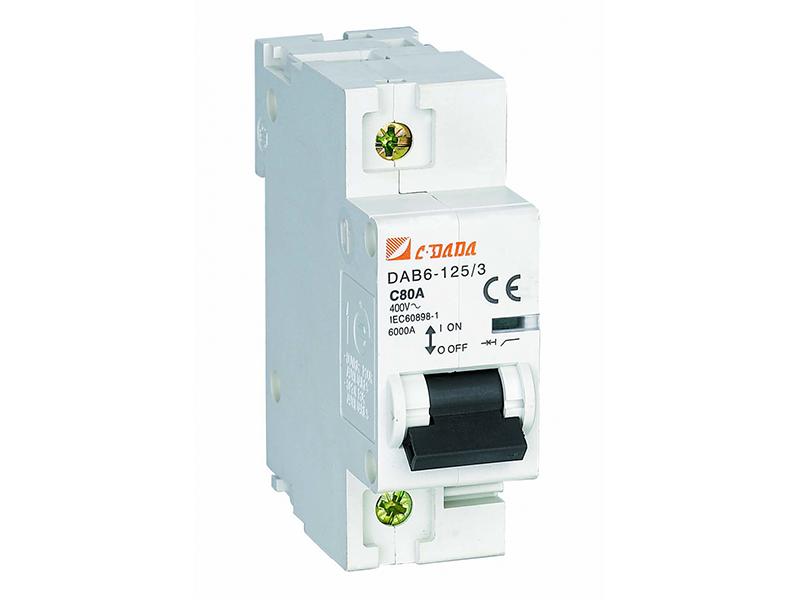

1- Interruptor en miniatura DAB6-100
1- Interruptor en miniatura DAB6-100
Frecuencia nominal Tensión nominal operativa Corriente nominal Tensión de aislamiento nominal Disparo instantáneo Capacidad de corte Capacidad de corte Tipo A*A*L
50-60Hz 230/400V 63,80,100,125A 500V 4KV DAB6-100 DAB6-100 Termomagnético 27mm*80mm*73mm
B/C/D 10KA(16-63A), 6KA（80-100A）
Formulario de consultas

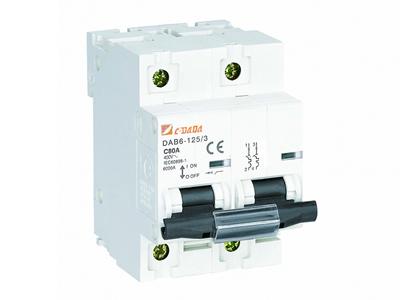

2- Interruptor en miniatura DAB6-100
2- Interruptor en miniatura DAB6-100
Frecuencia nominal Tensión nominal operativa Corriente nominal Tensión de aislamiento nominal Resistencia a impulso Disparo instantáneo Capacidad de corte Tipo A*A*L
50-60Hz 400V 63,80,100,125A 500V 4KV DAB6-100 DAB6-100 Termomagnético 54mm*80mm*73mm
B/C/D 10KA(16-63A), 6KA(80-100A)
Formulario de consultas

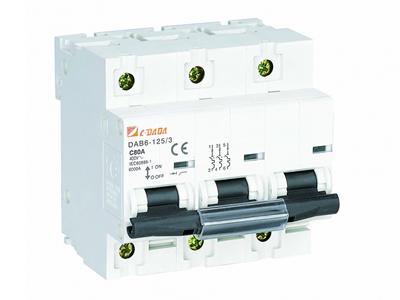

3- Interruptor en miniatura DAB6-100
3- Interruptor en miniatura DAB6-100
Frecuencia nominal Tensión nominal operativa Corriente nominal Tensión de aislamiento nominal Resistencia a impulso Disparo instantáneo Capacidad de corte Tipo A*A*L
50-60Hz 400V 63,80,100,125A 500V 4KV DAB6-100 DAB6-100 Termomagnético 81mm*80mm*73mm
B/C/D 10KA(16-63A), 6KA(80-100A)
Formulario de consultas

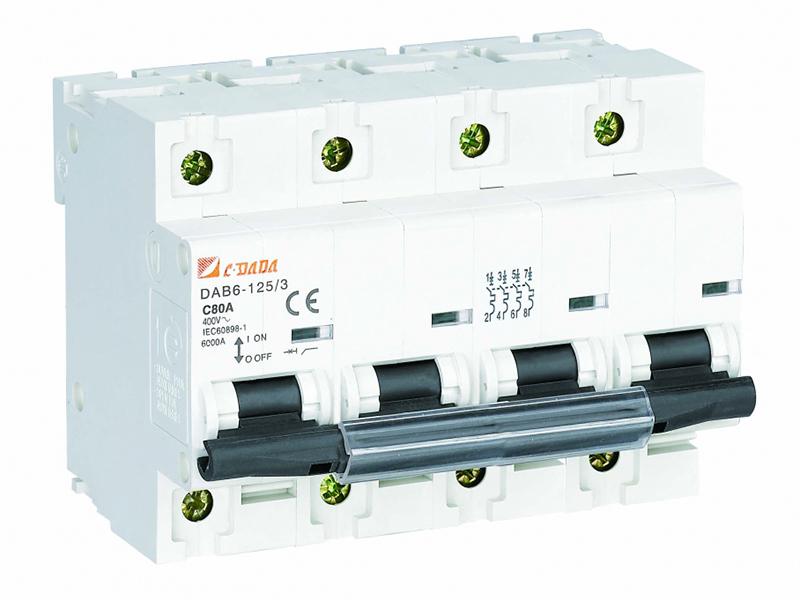

4- Interruptor en miniatura DAB6-100
4- Interruptor en miniatura DAB6-100
Frecuencia nominal Tensión nominal operativa Corriente nominal Tensión de aislamiento nominal Resistencia a impulso Disparo instantáneo Capacidad de corte Tipo A*A*L
50-60Hz 400V 63,80,100,125A 500V 4KV DAB6-100 DAB6-100 Termomagnético 108mm*80mm*73mm
B/C/D 10KA(16-63A), 6KA(80-100A)
Formulario de consultas

Parámetros técnicos del interruptor en miniatura DAB6-100
Estándar de conformidad: IEC60898
Tensión nominal: 230/400V, 50HZ
Capacidad nominal de corte: 6/10KA
Corriente nominal: 16A, 25A, 32A, 40A, 50A, 63A, 80A, 100A
Grado de protección: IP20
Ignífuga: grado 2
Resistencia: no menor a 10.000 veces

Parámetros mecánicos del interruptor en miniatura DAB6-100
Cable eléctrico: 1~35mm2
Tipo de terminal: terminal dual.
Temperatura de funcionamiento: -5~+40℃
Altura: ≤2000
Humedad relativa: +20℃,≤90%；+40℃,≤50%
Polución clase: 2
Método de instalación: Estándar IEC 35mm
Ambiente de instalación: evitar vibraciones e impacto
Grado de instalación: grado II
Perfil de guía: perfil de guía DIN35

Accesorios
Contacto eléctrico auxiliar, contacto alarma eléctrica, relé de apertura, relé de mínima tensión, alarma auxiliar

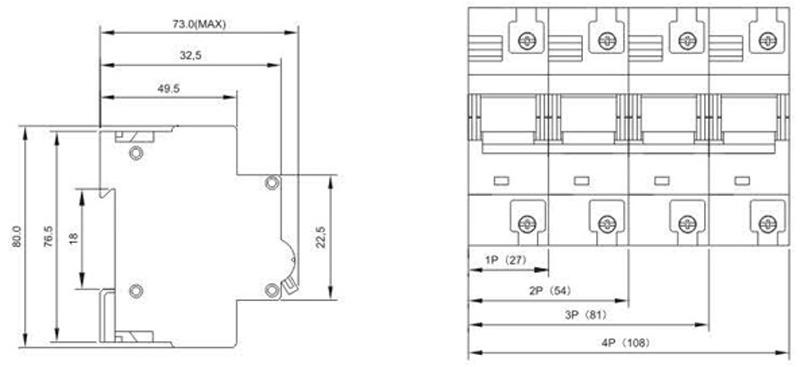

Instalación
Instalación

Nombres relacionados
Interruptor en miniatura MCB, fabricante de interruptores, proveedor de interruptor
