Introducción

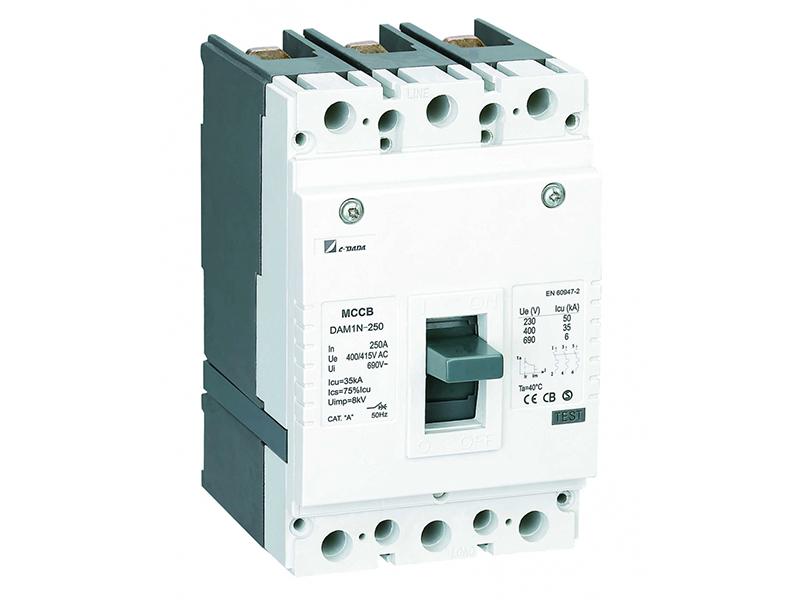

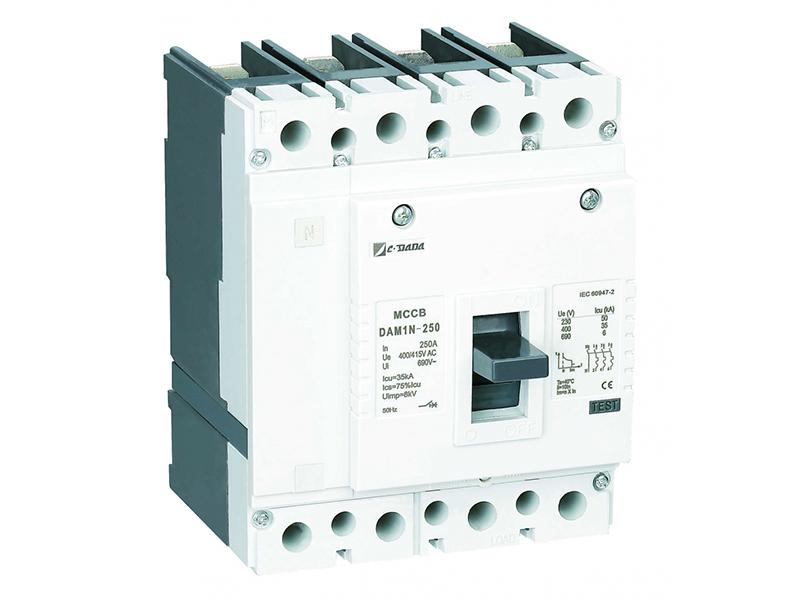

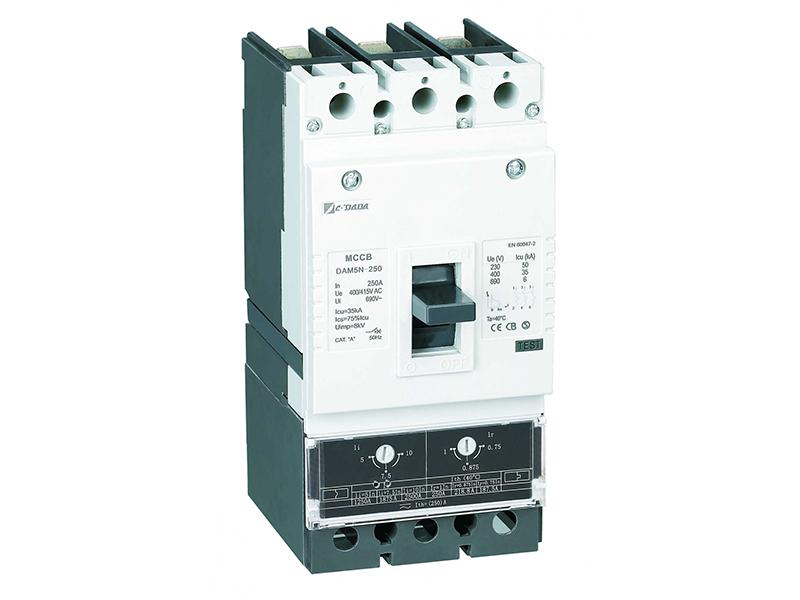

El interruptor en caja moldeada MCCB DAM1-250, está diseñado para distribuir corriente eléctrica, poner en marcha motores asíncronos con intervalos no frecuentes, proteger líneas de energía y motores y cortar automáticamente la electricidad en caso de sobrecarga, cortocircuito y bajo voltaje. El interruptor en caja moldeada opera en forma equivalente a interruptores combinados y las llaves térmicas.

Uso
Los interruptores en caja moldeada MCCB DAM1-250, son interruptores de bajo voltaje. Se adaptan a pequeños usuarios, así como a grandes subestaciones industriales y a sistemas de distribución de energía. Se utilizan en acería, plataformas de petróleo, hospitales, estaciones de trenes, aeropuertos, centros de computación, oficinas, centros de convención, teatros, rascacielos, y en muchas otras grandes estructuras.

Parámetros físicos del interruptor en caja moldeada MCCB DAM1-250
Resistencia total: 8.000
Resistencia eléctrica: 1.000
Resistencia mecánica: 7.000
Relé de sobrecarga: termomagnético, térmicamente ajustable (0.7-1In), ajuste dual (por calos 0.7-1In, magnético 5-10In), electrónico.
Utilizar circuito principal A/O, utilizar circuito auxiliar y circuito de control AC-15
Peso (fijo): 2.7/3.5(N, S); 41.5/5.5(N, S)
Peso (con enchufe): 3.2/4.2(N, S); 4.6/6(N,S）
Peso (extraíble): 3.6/4.6(N, S); 5/6.4(N, S)

Accesorios opcionales para el interruptor en caja moldeada MCCB DAM1-250
Relé de bajo voltaje, relé de apertura, contacto eléctrico auxiliar, alarma auxiliar eléctrica, contacto auxiliar con alarma, uso manual, mecanismo de control eléctrico.

Funcionamiento
El contacto principal del interruptor en caja moldeada DAM1-250 es manual o se activa en forma eléctrica. Luego que el contacto principal se cierra, el mecanismo obtura al contacto principal y lo lleva a la posición de cierre. La bobina de disparo de sobrecarga y la térmica se conectan al circuito principal. La bobina de disparo por baja carga y el suministro de corriente, se conectan en paralelo.
