Interruptor en miniatura DAB7-100 8kA MCB

Introducción
El interruptor en miniatura DAB7-100 fue desarrollado conforma a los estándares GB 10963 y IEC60898. Los interruptores tienen gran estabilidad, protección contra cortocircuitos, protección contra sobrecarga, responden en poco tiempo, y tienen alta potencia de corte. Todo ello en un diseño en miniatura.

Los interruptores están diseñados para proteger de sobrecarga a contactores, relés, y otros equipos eléctricos.

Principales funciones: protección contra cortocircuitos, protección contra sobrecarga, y aislación eléctrica.

Modelo

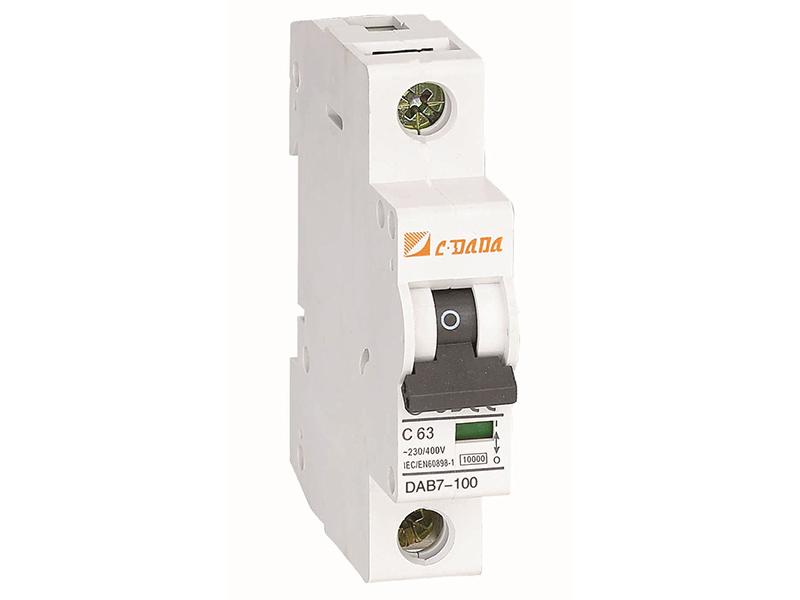

1- Interruptor en miniatura DAB7-100
1- Interruptor en miniatura DAB7-100
Frecuencia nominal Tensión nominal operativa Corriente nominal Tensión de aislamiento nominal Disparo instantáneo Capacidad de corte Capacidad de corte Tipo A*A*L
50-60Hz 230/400V 6,10,16,20,25,32,40,50,63,80,100A 500V 4KV DAB7-100 DAB7-100 Termomagnético 18mm*80mm*72mm
B/C/D 10KA(6-63A), 8KA（80-100）
Formulario de consultas

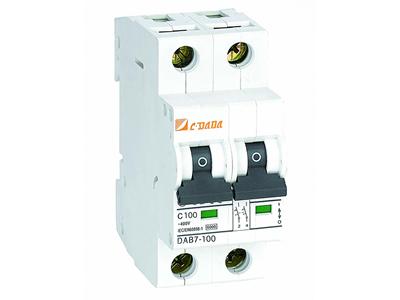

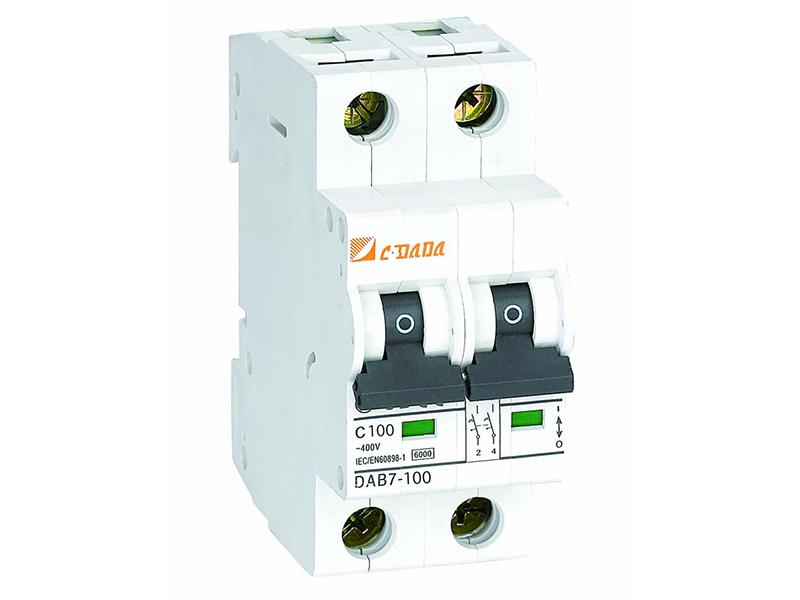

2- Interruptor en miniatura DAB7-100
2- Interruptor en miniatura DAB7-100
Frecuencia nominal Tensión nominal operativa Corriente nominal Tensión de aislamiento nominal Disparo instantáneo Capacidad de corte Capacidad de corte Tipo A*A*L
50-60Hz 400V 6,10,16,20,25,32,40,50,63,80,100A 500V 4KV DAB7-100 DAB7-100 Termomagnético 36mm*80mm*72mm
B/C/D 10KA(6-63A), 8KA（80-100）
Formulario de consultas

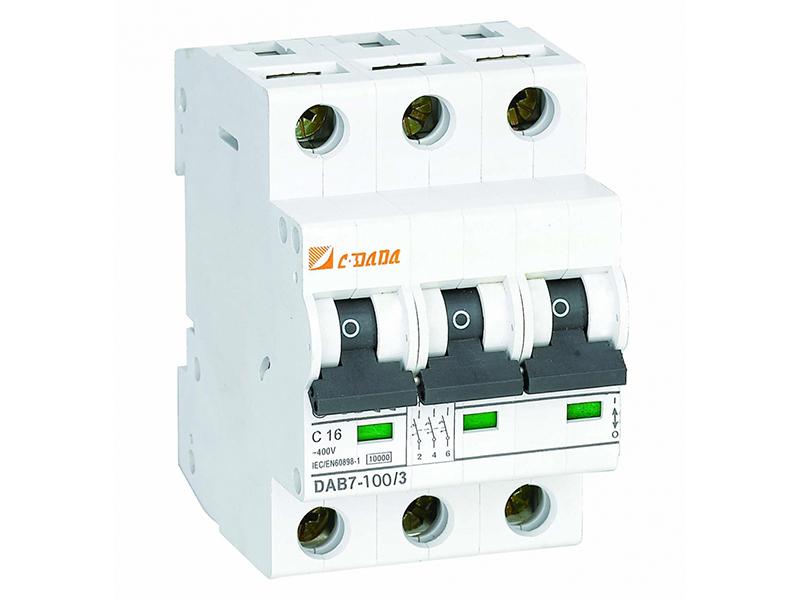

3- Interruptor en miniatura DAB7-100
3- Interruptor en miniatura DAB7-100
Frecuencia nominal Tensión nominal operativa Corriente nominal Tensión de aislamiento nominal Disparo instantáneo Capacidad de corte Capacidad de corte Tipo A*A*L
50-60Hz 400V 6,10,16,20,25,32,40,50,63,80,100A 500V 4KV DAB7-100 DAB7-100 Termomagnético 54mm*80mm*72mm
B/C/D 10KA(6-63A), 8KA（80-100）
Formulario de consultas

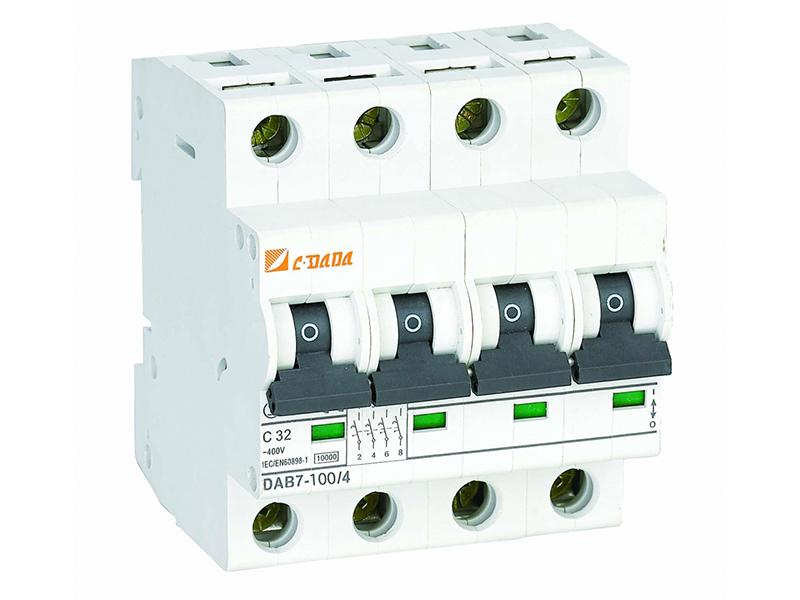

4- Interruptor en miniatura DAB7-100
4- Interruptor en miniatura DAB7-100
Frecuencia nominal Tensión nominal operativa Corriente nominal Tensión de aislamiento nominal Disparo instantáneo Capacidad de corte Capacidad de corte Tipo A*A*L
50-60Hz 400V 6,10,16,20,25,32,40,50,63,80,100A 500V 4KV DAB7-100 DAB7-100 Termomagnético 72mm*80mm*72mm
B/C/D 10KA(6-63A), 8KA（80-100）
Formulario de consultas

Parámetros técnicos del interruptor DAB7-100 8kA
Estándar de conformidad: IEC60898, GB10963
Tensión nominal: 230/400V, 50HZ
Capacidad de corte: 10KA (6-63A), 8KA (80-100A)
Grado de protección: IP20
Ignífugo: grado 2
Resistencia (motor): no menor a 8000 veces
Resistencia (operación manual): no menor a 20000 veces

Parámetros mecánicos del interruptor DAB7-100 8kA
Cable eléctrico: 1~35mm2
Modo de conexión: Dos tipos de conexión, conexión directa a la placa, o mediante cable de cobre.
Tamaño para la terminal: el grosor de la placa de contacto es de 0.8-2mm, transversal del cable 1-25mm2
Temperatura de funcionamiento: -5~+40℃
Altura: ≤2000
Humedad relativa: +20℃, ≤90%；+40℃, ≤50%
Polución clase: 2
Método de instalación: Estándar IEC 35mm
Ambiente de instalación: evitar vibraciones e impacto
Grado de instalación: grado II, grado III
Perfil de guía: perfil de guía DIN35

Accesorios para el interruptor en miniatura DAB7-100 8kA
Contacto auxiliar, contacto de alarma, relé de apertura, relé de baja tensión, alarma de contacto auxiliar

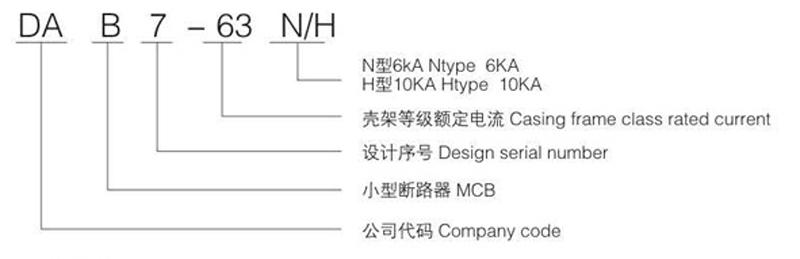

Modelo y especificaciones
Modelo y especificaciones

Nombres relacionados
Interruptor en miniatura MCB, interruptor 10KA, fabricante de interruptores, interruptor 6ka, proveedor de interruptor
Formulario de consultas
