Introducción

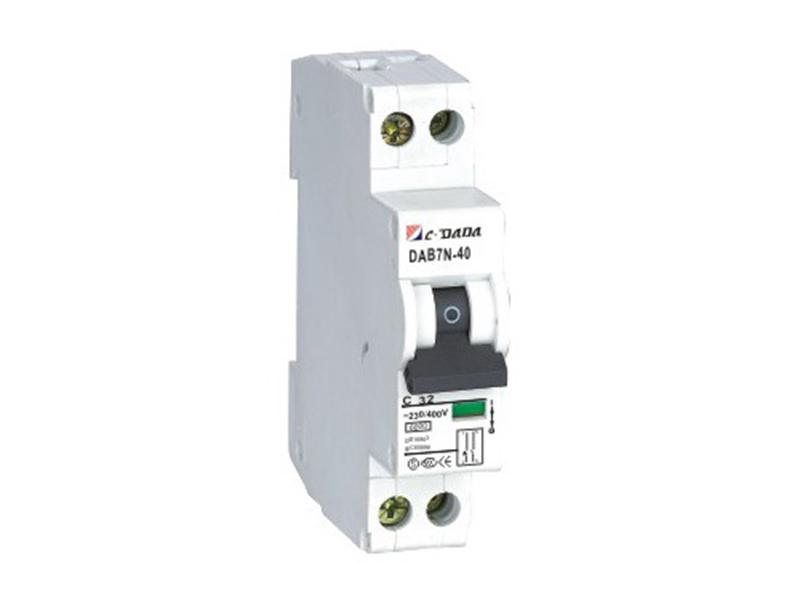

El interruptor en miniatura DAB7N-40 6KA DPN tiene características de diseño, tales como tamaño pequeño, gran capacidad de corte y desconexión de líneas neutras.

Se utilizan en sistemas de baja tensión AC50H en los que el voltaje nominal sea 230V y la tensión nominal no sea superior a 40ª, para prevenir un shock eléctrico. También previene del daño causado por sobrecarga o cortocircuito.

El interruptor también es muy útil para prevenir incendios derivados de alguna falla eléctrica, por algún desperfecto en la aislación de un equipo eléctrico.

Principales funciones: prevención contra cortocircuito, sobrecarga y aislación.

Parámetros eléctricos del interruptor en miniatura DAB7N-40
Estándar de conformidad: IEC60898, GB10963
Tensión nominal: 50-60HZ
Corriente nominal: 230V
Tensión nominal: 40A
Voltaje de aislación: 500V
Resistencia voltaje de entrada: 4KV
Resistencia: no menos 180000 veces de uso
Tipo de disparo instantáneo: B/C
Capacidad nominal: 6
Tipo: termomagnético

Parámetros mecánicos del interruptor en miniatura DAB7N-40
Grado de protección: IP20
Cable eléctrico: 1~35mm2
Temperatura de operación: -5~+40℃
Ignífugo: grado2
Altura: ≤2000
Polución clase: 2
Ambiente de instalación: evitar vibraciones e impacto
Grado de instalación: grado II
Perfil de guía: perfil de guía DIN35
Método de instalación: Estándar IEC 35mm
Tipo de terminal: terminal de doble propósito.
Conexión de la terminal: conductor 1-25mm2, espesor de barras 0.8-2mm

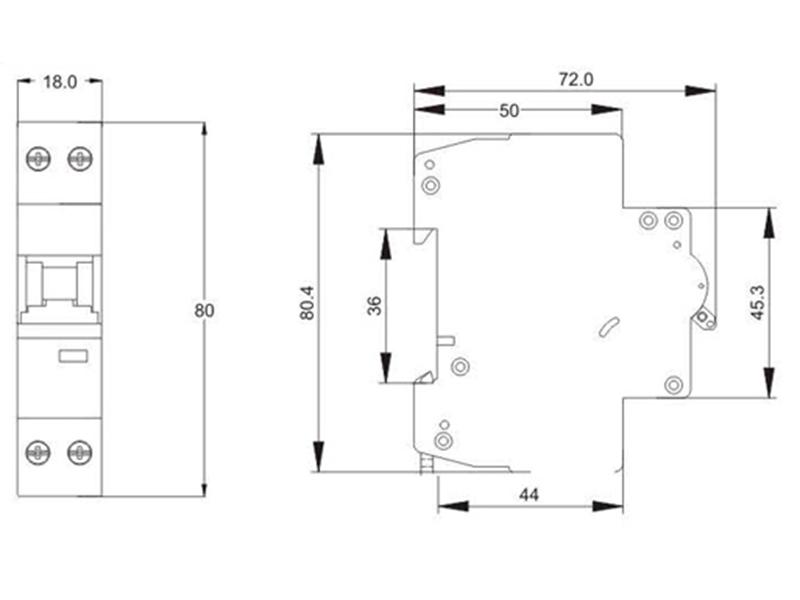

Parámetros físicos
A：18mm
A：80mm
L：72mm

Accesorios
Contacto eléctrico auxiliar, contacto alarma, relé de apertura, relé de mínima tensión, alarma auxiliar
