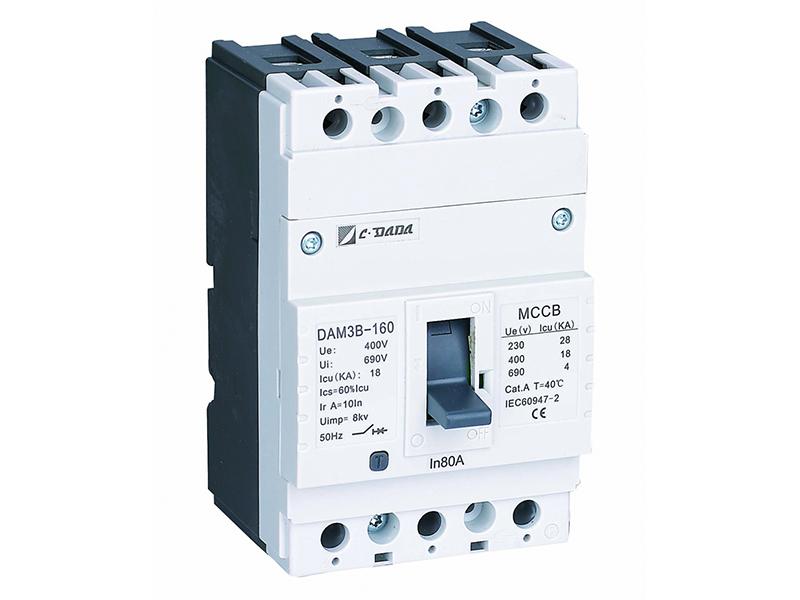

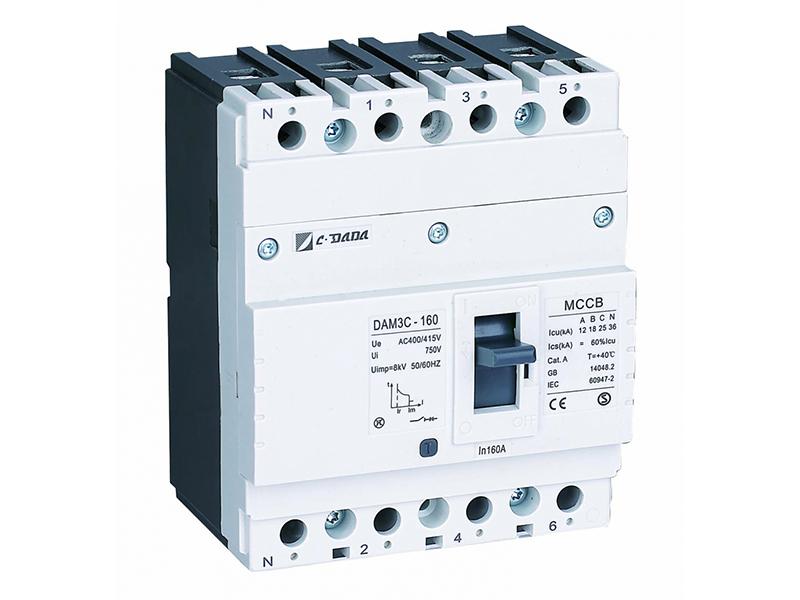

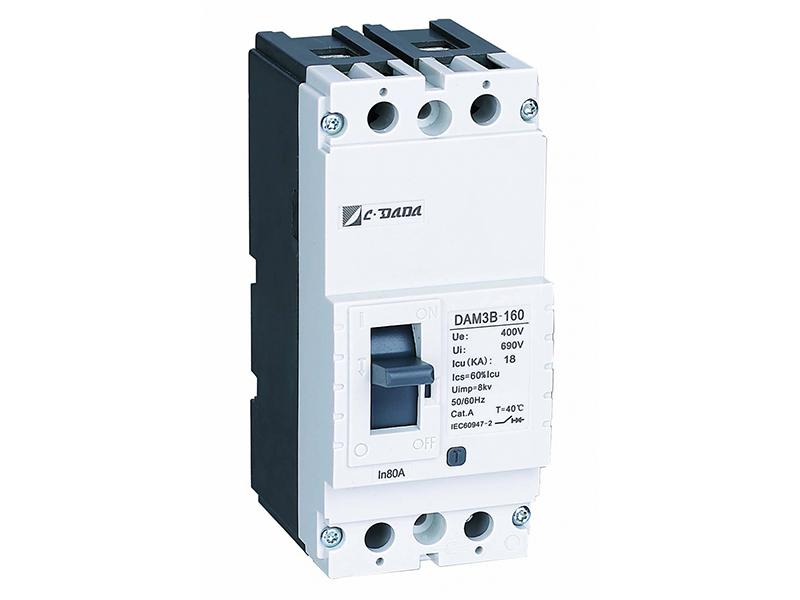

Descripción
El voltaje de aislación nominal del disyuntor de caja moldeada DAM3-160 de la empresa Dada, puede alcanzar hasta160V. Estos dispositivos eléctricos, se utilizan con circuitos de distribución eléctrica, con una corriente alterna de 50-60Hz, un voltaje operativo nominal de hasta 750V, y una corriente operativa nominal de 12,5A a 160A. El disyuntor tiene la tarea de distribuir la energía y de proteger el circuito eléctrico y los equipos de sobrecarga, cortocircuitos, daños emergentes de la baja tensión. También se los utiliza en motores eléctricos por arranque infrecuente y protección contra sobrecargas.
Comparados con la serie DAM1, la serie DAM3 tienen menor volumen, mayor capacidad de corte, y mayor ahorro de energía.
Parámetros eléctricos del disyuntor de caja moldeada DAM3-160
Corriente nominal en marco Inm [A]
[A]
160
Corriente nominal [A]
Número de polos
Voltaje operativo
(AC)50-60HZ [V]
400/690
DC [V]
250/1000
Resistencia a impulso de sobrecarga Uimp [KV]
Voltaje de aislación nominal Ui [V]
Test de voltaje a frecuencia industrial por 1 min [V]
Corriente de corte en cortocircuito Icu [KA]
B
C
N
(AC)50-60HZ 220/230V [KA]
18
28
36
50
(AC)50-60HZ 400/415V [KA]
12
18
25
36
(AC)50-60HZ 690V [KA]
4
6
8
12
(DC)250V-2 Polos en serie
12
18
22
30
(DC)500V-2 Polos en serie
6
8
10
12
(DC)750V-4 Polos en serie
10
15
18
22
(DC)1000V-4 Polos en serie
8
12
15
18
Corriente de corte en cortocircuito, Ics [KA]
(AC)50-60HZ 220/230V [% Icu]
60%
60%
60%
50%
(AC)50-60HZ 400/415V [% Icu]
60%
60%
60%
50%
(AC)50-60HZ 690V [% Icu]
60%
60%
60%
50%
Categoría de uso (EN 60947-2)
A
Aislación
Bitmap
Estándar de referencia
IEC/EN 60947-2/GB 14048.2
Intercambio
-
Versiones
Fija
Bitmap
Con enchufe
Bitmap
Removible
-
Parámetros físicos del disyuntor de caja moldeada DAM3-160
Resistencia
Ciclo total
10000
Eléctrica
1500
mecánica
8500
Dimensiones básicas – versión fija
3/4 Polos A[mm]
27(1P) / 54(2P) / 76 / 101
3/4 Polos A[mm]
59
62.5
H1[mm]
78.5
82
3/4 Polos L[mm]
120
Introducción
El disyuntor de caja moldeada DAM3-160, corta la corriente en forma automática, cuando la misma supere el límite permitido. La caja moldeada es el aislante plástico que se utiliza como marco del dispositivo para aislar el conductor y el componente de metal a tierra.
Tamaño del disyuntor de caja moldeada DAM3-160
Nombres relacionados
Interruptor, MCCB, interruptores de bajo voltaje, disyuntor
