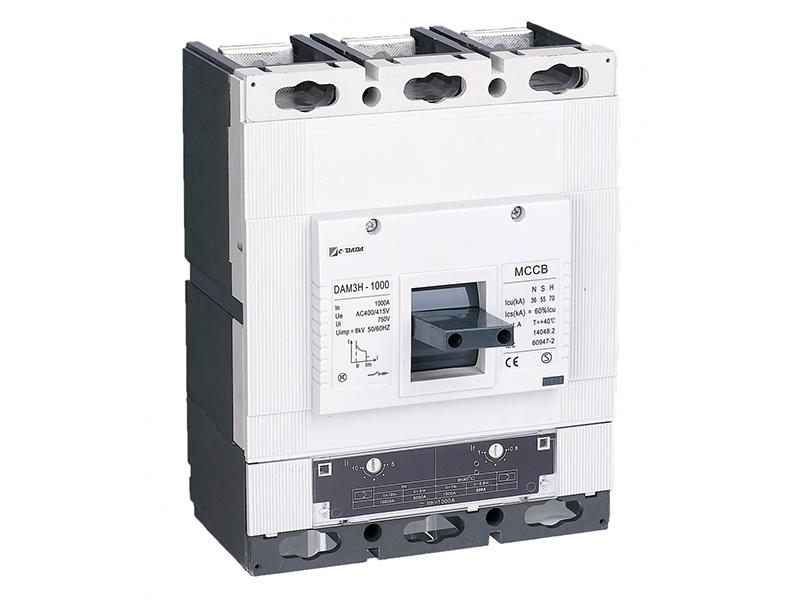

Interruptor de caja moldeada MCCB DAM3-1000

Interruptor de caja moldeada MCCB DAM3-1000

Descripción
El voltaje de aislación nominal del interruptor de caja moldeada DAM3-1000 de la empresa Dada, puede alcanzar hasta 690A. Estos dispositivos eléctricos, se utilizan con circuitos de distribución eléctrica, con una corriente alterna de 50-60Hz y una corriente operativa nominal de 1000A.

Comparados con la serie DAM1, la serie DAM3 de interruptores tiene menor volumen, mayor capacidad de corte, y mayor ahorro de energía.

Parámetros eléctricos del interruptor de caja moldeada DAM3-1000
Corriente nominal en marco Inm [A]
1000
Corriente nominal [A] 630 800 1000
Número de polos 3 / 4
Voltaje operativo (AC)50-60HZ [V] 400/690
DC[V] 250/1000
Resistencia a impulso de sobrecarga Uimp [KV] 8
Voltaje de aislación nominal Ui [V] 750
Test de voltaje a frecuencia industrial por 1 min [V] 3000
Corriente de corte en cortocircuito Icu [KA] N S H
(AC)50-60HZ 220/230V [KA] 55 80 105
(AC)50-60HZ 400/415V [KA] 36 55 70
(AC)50-60HZ 690V [KA］ 15 20 25
(DC)250V-2 Polos en serie 35 50 65
(DC)500V-2 Polos en serie 18 22 30
(DC)750V-4 Polos en serie 30 42 55
(DC)1000V-4 Polos en serie 25 35 45
Corriente de corte en cortocircuito, Ics [KA]


(AC)50-60HZ 220/230V [%Icu] 60% 60% 60%
(AC)50-60HZ 400/415V [%Icu] 60% 60% 60%
(AC)50-60HZ 690V [%Icu] 60% 60% 60%
Categoría de uso(EN 60947-2) A
Aislación Bitmap
Estándar de referencia IEC/EN 60947-2/GB 14048.2
Intercambio Bitmap
Versiones Fija Bitmap
Con enchufe Bitmap
Removible Bitmap
Parámetros físicos del interruptor de caja moldeada DAM3-1000
Resistencia Ciclo total 5000
Eléctrica 1000
mecánica 4000



Dimensiones básicas – versión fija 		3/4 Polos A[mm] 210/280
3/4 Polos A[mm] 108.5
H1[mm] 167
3/4 Polos L[mm] 268

Introducción
El interruptor de caja moldeada DAM3-1000, corta la corriente en forma automática, cuando la misma supere el límite permitido. La caja moldeada es el aislante plástico que se utiliza como marco del dispositivo para aislar el conductor y el componente de metal a tierra.

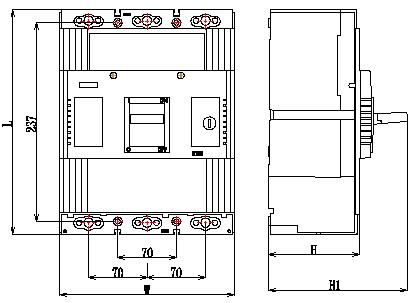

Tamaño del interruptor de caja moldeada DAM3-1000
Interruptor de caja moldeada MCCB DAM3-1000

Nombres relacionados
Interruptor, MCCB, interruptores de bajo voltaje, disyuntor
