Descripción

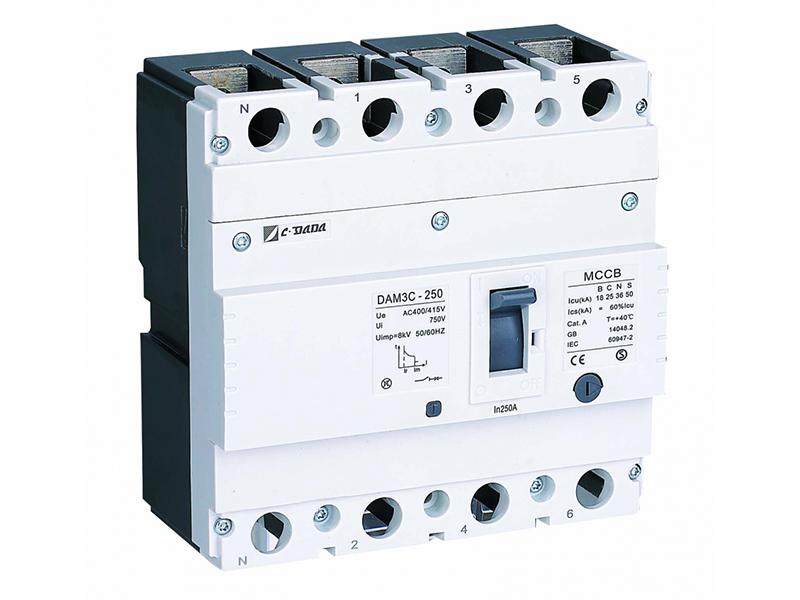

El voltaje de aislación nominal del disyuntor de caja moldeada DAM3-250 de la empresa Dada, puede alcanzar hasta 250V. Estos dispositivos eléctricos, se utilizan con circuitos de distribución eléctrica, con una corriente alterna de 50-60Hz y una corriente operativa nominal de 1000A. También se los utiliza en motores eléctricos por arranque infrecuente y protección contra sobrecargas.
Comparados con la serie DAM1, la serie DAM3 tienen menor volumen, mayor capacidad de corte, y mayor ahorro de energía.
Parámetros eléctricos del disyuntor de caja moldeada DAM3-250
Corriente nominal en marco Inm [A]
250
Corriente nominal [A]
100-250
100-225
Número de polos
2 / 3 / 4
Voltaje operativo
(AC)50-60HZ [V]
400/690
DC [V]
250/1000
Resistencia a impulso de sobrecarga Uimp [KV]
8
Voltaje de aislación nominal Ui [V]
750
Test de voltaje a frecuencia industrial por 1 min [V]
3000
Corriente de corte en cortocircuito Icu [KA]
B
C
N
S
(AC)50-60HZ 220/230V [KA]
30
36
50
75
(AC)50-60HZ 400/415V [KA]
18
25
36
50
(AC)50-60HZ 690V [KA]
6
8
12
15
(DC)250V-2 Polos en serie
18
22
30
40
(DC)500V-2 Polos en serie
9
12
15
20
(DC)750V-4 Polos en serie
16
18
22
30
(DC)1000V-4 Polos en serie
13
15
18
25
Corriente de corte en cortocircuito, Ics [KA]
(AC)50-60HZ 220/230V [%Icu]
60%
60%
60%
50%
(AC)50-60HZ 400/415V [%Icu]
60%
60%
60%
50%
(AC)50-60HZ 690V [%Icu]
60%
60%
60%
50%
Categoría de uso (EN 60947-2)
A
Aislación
Bitmap
Estándar de referencia
IEC/EN 60947-2/GB 14048.2
Intercambio
Bitmap
Versiones
Fija
Bitmap
Con enchufe
Bitmap
Removible
-
Parámetros físicos del disyuntor de caja moldeada DAM3-250
Resistencia
Ciclo total
10000
Eléctrica
1500
mecánica
8500
Dimensiones básicas – versión fija
3/4 Polos A[mm]
70(2P) /104 /139
3/4 Polos A[mm]
59
62.5
H1[mm]
78.5
82
3/4 Polos L[mm]
139
Introducción
El disyuntor de caja moldeada DAM3-250, corta la corriente en forma automática, cuando la misma supere el límite permitido. La caja moldeada es el aislante plástico que se utiliza como marco del dispositivo para aislar el conductor y el componente de metal a tierra.
Funcionamiento
El contacto principal del disyuntor de caja moldeada DAM3-250 puede manipularse manualmente o por cierre eléctrico. Luego que el contacto principal se cierra, el mecanismo de cierre lleva al contacto principal a la posición de corte. La bobina de disparo por sobrecarga y la bobina térmica se conectan al circuito principal. La de baja tensión y la corriente se conectan en paralelo.
Tamaño del disyuntor de caja moldeada DAM3-250
Nombres relacionados
Interruptor, MCCB, interruptores de bajo voltaje, disyuntor
